NVIDIA第一款5nm GPU H100真身首曝

今天晚上，NVIDIA GTC 2022春季开发者大会就将召开，黄仁勋也将发表主题演讲，几乎肯定会发布基于Hopper架构的新一代高性能计算GPU和相关产品。就在最后时刻，H100加速计算卡的渲染图曝光了：

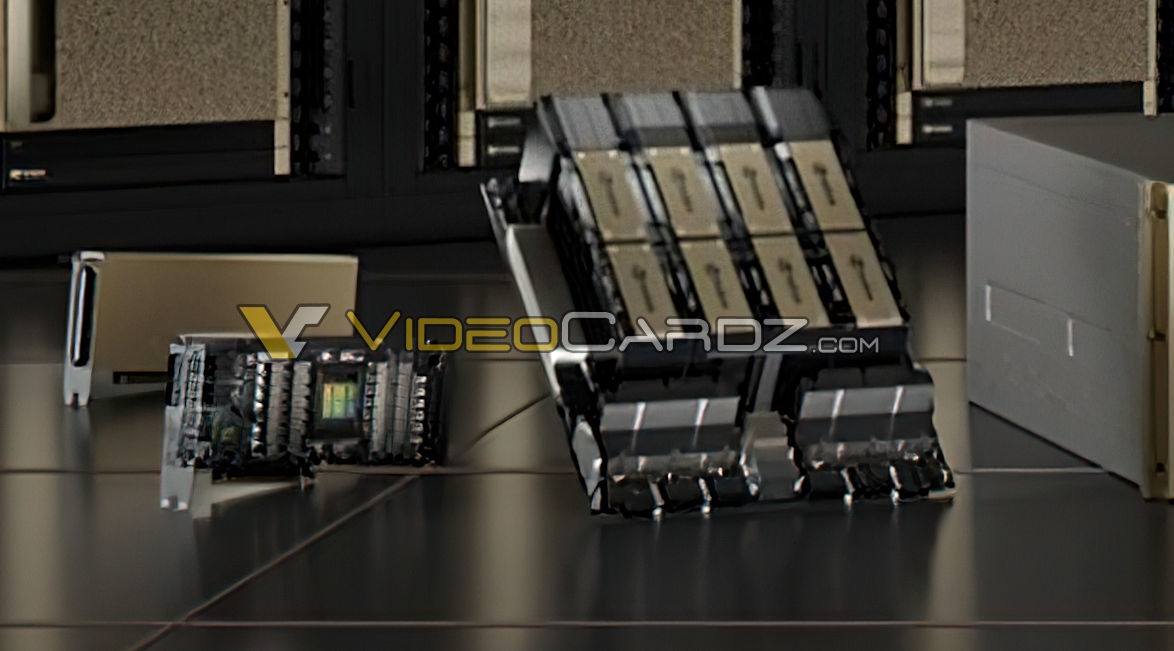

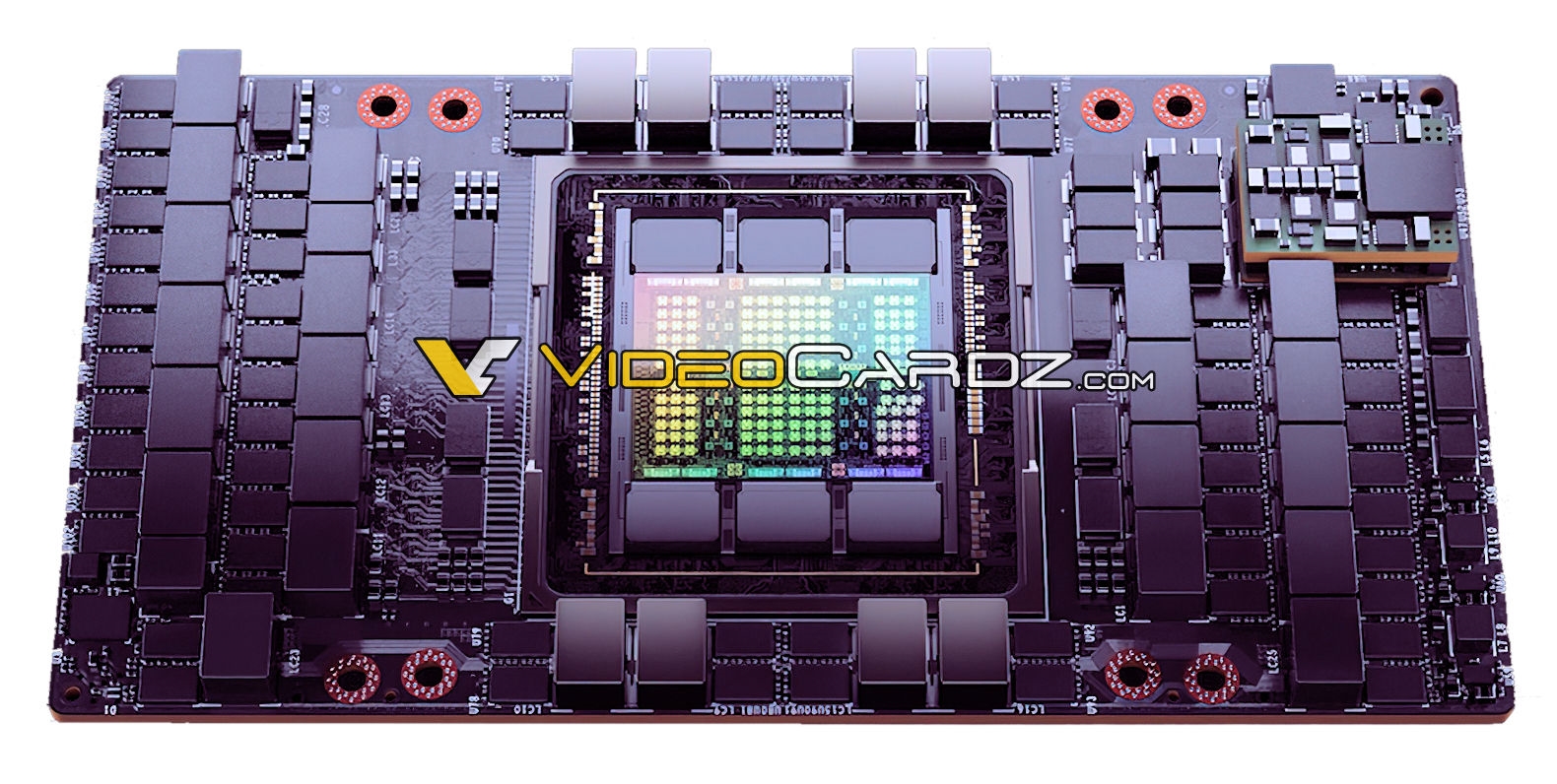

SXM样式，整体异常紧凑，整个电路板几乎满满的都是各种元器件，中间自然就是GH100核心。

从渲染图上可以清晰地看到8组GPC(图形处理集群)，事实上如果放大慢慢数，可以确认144组SM，也就是对应18432个CUDA核心，相比于Ampere架构大核心GA100 6912个多出足足1.67倍。

当然，按惯例应该不会开启所有核心，势必要屏蔽一部分以确保良品率。

而根据昨日消息，8组GPC中只有一组开启3D图形引擎，毕竟这是计算卡。

这也是NVIDIA第一个5nm工艺的GPU，仍然坚持单芯片设计，预计核心面积900平方毫米左右，功耗可能达到500W，另外预计还有双芯封装的GH202。

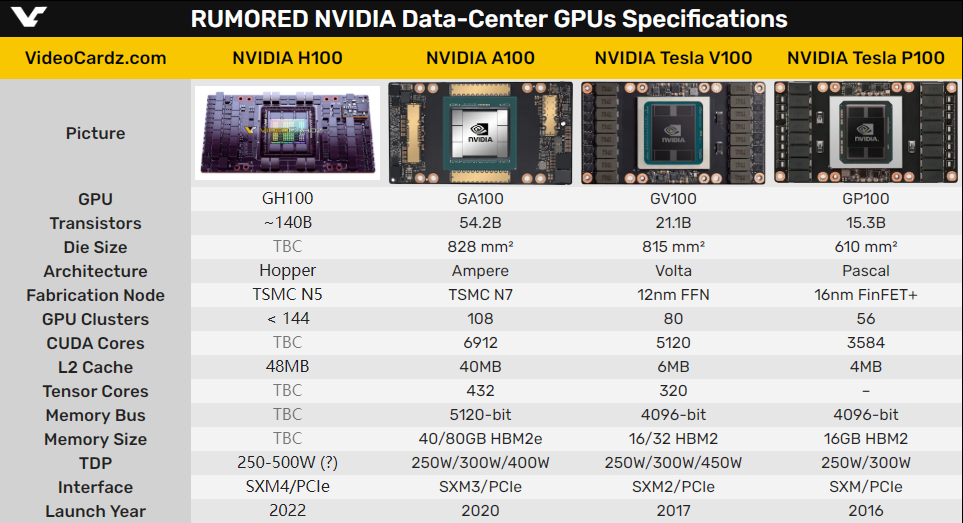

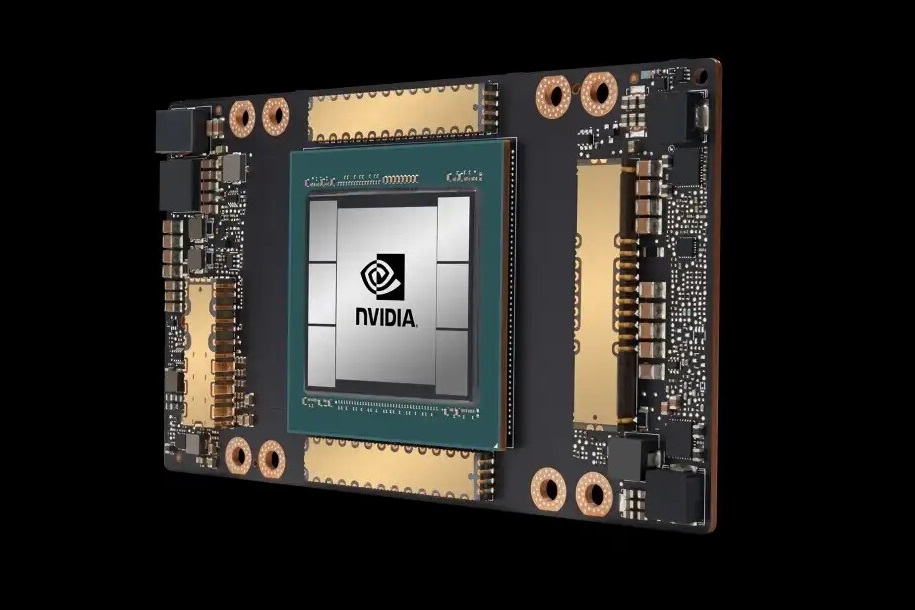

Ampere A100

本次大会上，NVIDIA应该还会推出基于Hopper GH100核心的工作站、个人超级计算机等相关产品，甚至可能会公布PCIe接口样式的H100计算卡。
